Скачки напряжения. Определения и понятия

Скачки напряжения

Скачками напряжения в повседневной речи принято называть резкое (быстрое) значительное изменение значения напряжения. Как правило, под скачком напряжения понимается быстрое значительное увеличение напряжения. Юридически точного определения понятия «скачок напряжения» у нас не существует. Обычно юристы понимают под «скачком напряжения» отклонения качества поставляемой электроэнергии от требований нормативной документации.

Как правило, в судебной практике речь идет о таких скачках напряжения, которые стали причиной нанесения ущерба.

Четкого определения «скачка напряжения» в нормативной документации тоже не найти. Отраслевая нормативная документация различает следующие отклонения параметров электроснабжения от нормы: отклонения и колебания напряжения, перенапряжение.

Отклонение напряжения

«Отклонение напряжения» — это изменение амплитуды длительностью более 1 минуты. Различают нормально допустимое отклонение напряжения и предельно допустимое отклонение напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

Колебание напряжения

«Колебание напряжения» — это изменение амплитуды длительностью менее 1 минуты. Различают нормально допустимое колебание напряжения и предельно допустимое колебание напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

Перенапряжение

«Перенапряжение» — это значительное по амплитуде увеличение параметров тока. Перенапряжением считается повышение напряжения свыше 242 Вольт. Перенапряжение может проходить с длительностью и менее 1 секунды.

Таким образом, объединяя нормативные определения скачка электрического напряжения и юридическое понимание этого понятия, можно сказать, что скачками могут называться как не очень большие, но длительные изменения значения напряжения, так и кратковременные, но значительные превышения этого параметра. Последние ещё могут называться «импульсными скачками».

С точки зрения физики, важным является общая излишняя энергия, воздействующая на приборы — потребители тока. Именно эта энергия, вызванная скачком в сети, и приводит к нанесению ущерба подключенным электрическим приборам.

Причины появления скачков напряжения

Существует достаточное количество объективных и субъективных причин природного, аварийного и техногенного характера для появления скачков напряжения в электрических сетях. Ниже постараемся перечислить основные.

1 причина появления «скачка напряжения» — одновременное отключение мощных бытовых приборов

Причина появления скачка параметров тока кроется у нас дома. Сегодня современный дом очень насыщен мощными электрическими приборами. В домах со старой проводкой это очень опасно. Но и в новых домах часто бывает, что нагрузка не может быть рассчитана на использование очень мощных приборов по причине подключения всего нового дома к «старым электрическим сетям». На практике часто происходит следующее. В доме включаются несколько мощных электрических приборов, это приводит к падению параметров тока в сети. При резком отключении мощного прибора или нескольких мощных электрических приборов происходит резкий скачок.

2 причина появления «скачка напряжения» — нестабильность в работе трансформаторной подстанции

Большинство трансформаторных подстанций, осуществляющих электроснабжение в распределительных и транспортирующих сетях, было построено достаточно давно. Оборудование, установленное на этих подстанциях, имеет сегодня значительный износ. Кроме того, многие подстанции работают с большой перегрузкой ввиду увеличения потребления электроэнергии. В результате на подстанциях случаются сбои в работе оборудования, приводящие к возникновению скачков.

3 причина появления «скачков напряжения» — аварии в передающих электрических сетях

Сотни тысяч километров линий электропередач окутывают все города и поселки нашей страны. К каждому дому, к каждому участку подходит линия электроснабжения. Перефразировав известную фразу из популярного фильма, можно сказать, что без электричества сегодня и «не туда», «и не сюда». Линии электропередач построенные десятки лет назад, не молодеют и сегодня. А значит, вероятность обрывов и замыкания на линиях передач существует. Такие аварии могут спровоцировать большие скачки электрического напряжения.

4 причина появления «скачков напряжения» — обрыв «нуля»

Это, пожалуй, самый частый и опасный вид аварии, вызывающий очень большое перенапряжение. Ежегодно тысячи человек несут ущерб по причине примитивного «обрыва нуля». В случае обрыва «нуля» может произойти появление напряжения на контакте «ноль» во всех розетках дома. Это приводит к тому, что все электрические приборы, включенные в розетку, сгорают. При этом сгорают даже «выключенные» с помощью дистанционного пульта приборы. Причина банальная — ослабление контакта «ноль» в общем коммутационном щитке дома. При этом, если контакт не постоянный, то появляется, то пропадает, то возникают очень сильные скачки.

5 причина появления «скачков напряжения» — ослабление заземления

Заземление электрических приборов играет важную роль в обеспечении безопасности использования устройств. В случае нарушения изоляции электрических приборов, напряжение часто передается на корпус прибора. В этом случае «заземление» играет роль отвода этого аварийного тока. В случае ухудшения качества заземления вероятность появления скачков параметров тока существенно вырастает.

6 причина появления «скачков напряжения» — значительная перегрузка сети

Электрооборудование, смонтированное на электрических подстанциях, рассчитано на конкретное максимальное значение мощности подключаемой нагрузки. В настоящее время идет очень большой рост потребления электроэнергии в наших домах. Первая причина здесь — это строительство новых больших зданий на месте старых маленьких домиков. Вместо 10 квартир получается сразу 100 квартир в одном большом доме. Вторая причина — рост числа используемых мощных электрических приборов. Посмотрите на фасад современно многоквартирного дома, на нем 200 сплит-систем. А это дополнительно 400 кВт мощности. Плюс 100 микроволновых печей, плюс 100 электрических калориферов, плюс 100 стиральных машин, плюс 100 электрических нагревателей воды, набегает очень большая суммарная мощность дома. При этом подстанции испытывают значительные перегрузки, и скачки в таком районе города неизбежны.

7 причина появления «скачков напряжения» — плохое качество монтажа и материалов электрической домовой разводки

Если что-то не работает в электрической цепи, то нужно искать плохой контакт. Это первое правило электриков. Плохой контакт в розетке или в электрическом патроне может возникнуть из-за плохого монтажа этих устройств или по причине использования дешевых сплавов для контактных пластин этих приборов. Плохой контакт вызывает искрение. А искрение — это эпицентр появления скачков электрического напряжения и сильных импульсных помех. Было бы хорошо для исключения появления скачков напряжения не использовать розетки вовсе, но так не бывает. А значит, каждое включение или выключение мощного электрического прибора — это новый скачок напряжения в сети.

8 причина появления «скачков напряжения» — включение промышленного оборудования в смежной сети электропередач

Большие и систематические скачки напряжения в сети наблюдаются вблизи крупных промышленных объектов. Включение мощного электродвигателя порождает большие пусковые токи. Эти токи могут «вернуться» в электрическую сеть в виде большой реактивной нагрузки. И хотя на таком оборудовании должны устанавливаться специальные пускатели и дополнительные сетевые фильтры, порождения электрических скачков избежать нельзя. И вовсе не обязательно жить рядом с большим металлургическим заводом, чтобы получить неприятные электрические сюрпризы. Для порождения хорошего скачка напряжения будет достаточно соседства с насосной станцией, с мощным вентиляционным оборудованием, с автомобильной мастерской или с большим супермаркетом.

9 причина появления «скачков напряжения» — «мерцающий эффект»

Скачки напряжения могут иметь систематический характер. Возможной причиной таких скачков может быть некорректная работа регулирующего оборудования в электрических приборах. Регуляторы электрических приборов должны осуществлять включение и выключение прибора или его части для контроля определенных параметров. Пример самого простого регулятора — это регулятор температуры отопительного прибора или электрического утюга. При достижении нужной температуры элемента прибор должен отключится. Часто бывает, что регулятор срабатывает очень часто, это приводит к износу контактов коммутирующего устройства. Изношенные контакты начинают порождать скачки тока. В этом случае можно видеть на графике напряжения скачки периодического характера.

10 причина появления «скачков напряжения» — попадание молнии в линии передач

Самая эффектная и самая мощная причина, порождающая гигантские перенапряжения и скачки — это попадание молнии в линии электропередач. Я думаю, каждый человек видел, как молния попадает в линии электропередач и в металлические опоры линий передач. Нужно сказать, что история создания электрических приборов тесно связана с молнией. Первые опыты по использованию электричества проводились с энергией молнии. Современные системы электропередач имеют защиту от молнии, однако, полностью избежать появления больших импульсов в сети не удается. Мощные разряды молний порождают большое перенапряжение, которое распространяется вдоль линии передач и может дойти до конечного потребителя. И хотя импульс от удара молнии длиться сотые или тысячные доли секунды, но этой бешеной энергии в тысячи вольт достаточно для нанесения большого ущерба электрооборудованию.

11 причина появления «скачков напряжения» — попадание высокого напряжения с линий трамвайных и троллейбусных контактных линий

Ситуация, когда происходит обрыв контактной трамвайной или троллейбусной линии электропередач, случается в городе несколько раз в месяц. Причиной может быть сильный порыв ветра или выполнение строительных работ, падение дерева на линию передач. При этом один из проводов контактной линии может зацепить или полностью упасть на линии обычных электропередач. В этом случае в сети можно наблюдать скачки напряжения в сотни вольт. Бывают случаи, когда такая авария приводит к сгоранию всех электрических приборов в нескольких домах рядом с аварией. При этом, если не происходит защитного отключения, то перенапряжение может вызвать даже возгорание приборов.

12 причина появления «скачков напряжения» — проведение сварочных работ

Проведение сварочных работ с помощью электрической сварки всегда приводит к появлению больших скачков напряжения во всей сети. И если в городе такое явление редко, то в деревнях и поселках встречается с завидной постоянностью. Кто-то варит забор, кто-то выбрасывает холодильник, сгоревший от большого скачка напряжения. При этом часто сварочные аппараты подключают прямо на вход проводов в дом, то есть минуя все защиты. Каждая дуга сварки в этом случае порождает большой скачок параметров тока в сети.

Таким образом, можно выделить несколько групп причин порождения скачков напряжения:

скачки напряжения порождаются по причине плохого качества оборудования и монтажа электрооборудования и электрической разводки;
скачки напряжения появляются по причине включения или выключения мощного оборудования или мощных электрических приборов;
скачок напряжения обусловлен природными факторами, ударами молнии, сильным ветром, наводнением;
скачки напряжения порождены нарушениями правил эксплуатации приборов и оборудования или недостаточного объема проведенных профилактических работ;
скачок электрического напряжения обусловлен нарушениями при проведении строительных и сварочных работ;
скачок напряжения появился из-за аварий техногенного характера.

Как бороться со скачками напряжения в сети

Важность защиты электрической сети и приборов в электрической сети от воздействия больших скачков напряжения трудно переоценить. Защита от скачков напряжения в электрической сети может строиться на применении специальных устройств для защиты от скачков напряжения, сетевых фильтров. Для защиты сети и потребителей от скачков могут использоваться и стабилизаторы напряжения со встроенной защитой от скачков напряжения. Устройства защиты от скачков напряжения могут монтироваться в коммутационные электрические шкафы или включаться непосредственно в розетку. Отдельным способом защиты от скачков является использование устройства защиты от скачков, монтируемых внутри электрического прибора.

Как защитить свой дом от скачков напряжения, смотрите в разделах Защита от скачков напряжения и Стабилизаторы напряжения.

Защита от скачков напряжения в электрической сети

Сетевой фильтр

Самым доступным способом уберечь технику от скачков напряжения является подключение её к сети не через розетки, а с помощью специальных сетевых фильтров.

Настоящий сетевой фильтр содержит варистор, предохраняющий нагрузку от импульсных перенапряжений, которые, в свою очередь, возникают в сети от самых разных причин: от включения или выключения мощных потребителей электроэнергии до разряда молнии.

В качественном фильтре есть и режектор, снижающий влияние высокочастотных помех, и электронный блок, защищающий от повышения напряжения, и обычная плавкая вставка от перегрузки по току (короткого замыкания).

Реле контроля напряжения (реле-прерыватель)

Решить проблему перенапряжения или его проседания можно установив специальное реле напряжения. Данное защитное устройство (не путать с УЗО) производит отключение электроэнергии, если напряжение на вводе выходит за рамки установленного диапазона. Восстановление питания происходит после нормализации ситуации.

Данные приборы обеспечивают защиту, если произошел обрыв нулевого провода или на сетевые провода воздушной линии попадает контактная линия городского электротранспорта. Против импульсных скачков, возникающих при близком грозовом разряде, реле напряжения практически бесполезны. От этого защищает УЗИП.

Лучше, если у реле есть дисплей, отображающий параметры напряжения и кнопки регулировки верхнего и нижнего предела, тогда реле можно настроить под конкретный прибор. Оптимально, если есть и таймер, с помощью которого можно задать время включения прибора после его принудительного отключения реле.

Реле напряжения — лучший вариант и его стоит рассматривать в первую очередь.

Реле не стабилизирует напряжение, оно лишь прерывает и возобновляет подачу напряжения. Перепады напряжения чаще всего не единичны и происходят довольно долго – от нескольких минут до нескольких часов. На практике это означает, бытовой прибор, контролируемый реле-прерывателем, надолго обесточивается или работает, постоянно прерываясь. В первом случае это ведет к сбою программы (как правило, техника «помнит» выбранную программу минут 10-15), во втором – ведет к быстрому износу узлов техники – нагревателей, компрессоров, моторов и т.п.

Реле напряжения СР-721М

Источники бесперебойного питания (ИБП)

По сути, эти устройства не являются средствами защиты, но используются совместно с таковыми для обеспечения аварийного электропитания. Обеспечивать весь дом бесперебойным питанием нецелесообразно, поскольку это будет очень дорогим решением. Но можно запитать участок электропроводки, например, линию освещения.

Про выбор ИБП есть отдельная статья «Выбор Источников бесперебойного питания (ИБП)»

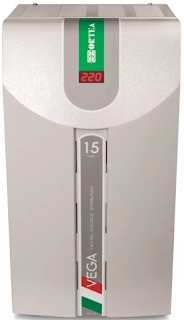

Стабилизаторы напряжения

В случае выхода показателей напряжения за пределы нормы стабилизатор нормализует напряжение ровно до 220 В. А вот если напряжение повысится критически (например,250 В и выше в однофазной цепи), отключит подачу электричества. После того, как напряжение в сети стабилизируется, устройство возобновит подачу тока.

Стабилизатор напряжения устанавливается на одну розетку для одного прибора, на отдельный крупный пункт раздачи электричества (например, связка «водонагреватель-стиральная машина-посудомоечная машина») или на всю сеть, только нужно учесть суммарную потребляемую мощность всех подключаемых приборов.

В сетях с номинальным напряжением 220В применяется однофазный стабилизатор. В сетях 380В – один трехфазный или три однофазных стабилизатора.

Стабилизаторы отлично справляются с импульсными помехами, но малоэффективны против высокого уровня перенапряжения, поэтому их рекомендуется использовать совместно с реле напряжения.

Защита от грозовых перенапряжение

Обеспечить надежную защиту в случае грозового перенапряжения могут только ограничители перенапряжения (ОПН). Для частных домов, с питанием от воздушных линий (что почти всегда в сельской местности), установка ограничителей перенапряжения необходима, в противном случае при грозе следует отключать от розеток все электроприборы.

ОПН эффективны только в качестве защиты от высоковольтных бросков, в остальных случаях они бесполезны.

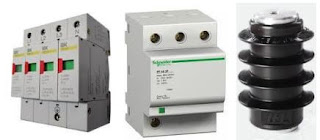

ОПН различных типов
